В реанимационном отделении каждый квадратный сантиметр пространства буквально на вес золота. Здесь нет места лишним движениям, неудобным позам и поиску нужного разъёма среди десятка проводов. Реаниматологи, медсёстры и анестезиологи работают в условиях, где каждая секунда может стоить пациенту жизни, а комфорт персонала — это не прихоть, а прямая предпосылка безопасности и эффективности лечения.
При этом, когда говорят об эргономике в реанимации, обычно вспоминают удобные кровати, регулируемые мониторы и современные аппараты ИВЛ, а консоли медицинские, которые стоят у стены и обеспечивают подачу газов и электричества, почему-то остаются в тени. Хотя именно она, по сути, является центральной «точкой подключения» всего рабочего процесса. Если она расположена неудачно, вся цепочка действий персонала нарушается: врач тянется к розетке через койку, медсестра нагибается к газовой панели, а анестезиолог теряет из виду монитор, потому что его закрывает блок консоли.
В этой статье я разберу, как настенные медицинские консоли реально влияют на удобство работы в реанимационной палате. Без общих фраз — только практика, примеры и конкретные сценарии, которые показывают, почему правильный выбор консоли и её размещение не менее важны, чем закупка нового оборудования.
На специализированном сайте triggermed.ru можно ознакомиться с широким ассортиментом медицинских консолей, которые могут быть адаптированы под конкретные задачи реанимационного отделения.
Почему эргономика в реанимации важнее, чем кажется на первый взгляд
В реанимации не бывает «почти удобно». Здесь всё либо работает, либо мешает. Кажущаяся незначительной деталь — неудачно расположенная розетка, слишком низко висящая консоль, путаница в шлангах — в экстренной ситуации может обернуться потерей времени, а иногда и ошибкой. Эргономика в реанимации — это не про комфорт, это про скорость принятия решений и точность действий.
Скажу честно: когда я консультирую клиники по оснащению палат, я часто вижу одну и ту же картину. Палаты спроектированы красиво, оборудование современное, а консоли развешаны так, будто никто не думал, как здесь будут работать люди. В результате медсёстры бегают от одной стены к другой, а врач, чтобы подключить аппарат ИВЛ, вынужден перегибаться через пациента. Это не просто неудобно — это риск.
Время — критический ресурс
В реанимации каждый маневр занимает время. И если каждый раз, подключая аппарат к газовой панели, врач тратит на пару секунд больше, за смену набегают минуты. А в ситуации, когда пациенту требуется экстренная помощь, эти секунды становятся решающими. Хорошая эргономика — это когда все необходимые элементы находятся в зоне досягаемости руки, не требуют лишних наклонов и поворотов, и не заставляют персонал менять положение тела.
Это не про «ленивых врачей». Это про то, чтобы профессионалы могли сосредоточиться на пациенте, а не на поиске правильного разъёма.
Усталость накапливается
Смена в реанимации — это 12 часов интенсивной работы, часто без возможности присесть. Если консоль расположена слишком высоко или слишком низко, это создает дополнительную нагрузку на спину и шею. В долгосрочной перспективе это приводит к профессиональным заболеваниям: остеохондрозам, болям в плечах, синдрому запястного канала. Это не гигиена труда, это реальность, с которой сталкиваются медики.
Организация рабочего места с учетом эргономики — это не только комфорт, но и сохранение здоровья персонала, что напрямую влияет на текучесть кадров и качество работы.
Ошибки возникают из-за неудобства
Есть данные, которые это подтверждают: большинство медицинских ошибок в реанимации происходят не из-за некомпетентности, а из-за организационных и технических сбоев. Путаница в кабелях, неправильное подключение из-за плохой видимости или неудобной позы — всё это следствия плохо продуманного пространства. И консоль здесь играет ключевую роль, потому что она является точкой пересечения всех коммуникаций.
Консоль, где газы и электричество расположены логично, где панели подписаны и хорошо освещены, значительно снижает риск ошибки. А консоль, где всё свалено в кучу, наоборот, этот риск повышает.
В итоге, эргономика в реанимации — это не «приятный бонус», а обязательное условие безопасной работы. И настенная медицинская консоль, как центральный элемент рабочего пространства, должна проектироваться не по остаточному принципу, а исходя из реальных движений и потребностей медперсонала.
Как настенная медицинская консоль определяет зону доступа врача и медсестры
Зона доступа — это не абстрактное понятие. Это конкретное пространство вокруг рабочего места, до которого человек может дотянуться, не меняя позы. В реанимации таких зон несколько: у постели пациента, у аппарата ИВЛ, у монитора. И настенная медицинская консоль должна быть вписана в эти зоны так, чтобы не вырывать персонал из рабочего ритма.
На практике это означает, что консоль не должна заставлять врача делать лишние шаги или нагибаться. Если для подключения аппарата нужно каждый раз проходить через палату — зона доступа нарушена. Если газовая панель расположена за спиной у медсестры — это тоже нарушение. Давайте разберем, как это работает у разных категорий персонала.
Зона доступа врача-реаниматолога
Врач в реанимации редко сидит на месте. Он перемещается между пациентами, осматривает, назначает лечение, контролирует параметры. Но основная его рабочая точка — это место у изголовья пациента, где он может видеть монитор, оценивать состояние и принимать решения. Именно здесь должна находиться консоль с основными газами и розетками.
Если консоль расположена сбоку от кровати или за головой пациента, врач вынужден каждый раз разворачиваться к стене, чтобы что-то подключить или проверить. Это кажется мелочью, но за смену таких разворотов набирается несколько десятков. Это отвлекает, сбивает концентрацию и, что немаловажно, увеличивает время реакции.
Оптимальный вариант — когда консоль находится в пределах вытянутой руки от изголовья, на той же стороне, где обычно стоит врач. Тогда все манипуляции выполняются без потери зрительного контакта с пациентом и монитором.
Зона доступа медсестры
У медсестры другая логика работы. Она чаще всего находится у тумбочки или у ног пациента: ставит капельницы, меняет дренажи, обрабатывает катетеры. Ей нужен доступ к розеткам для инфузионных насосов и к газовой панели для подключения аспиратора или увлажнителя. Консоль, которая расположена слишком высоко для медсестры (выше 150 см от пола), заставляет её тянуться и напрягать плечи. А консоль, которая висит слишком низко, перекрывает доступ к тумбочке.
Хорошая эргономика для медсестры — это когда все часто используемые элементы находятся на уровне груди или чуть ниже, а редко используемые — в верхней части консоли. Тогда она может работать, не поднимая рук выше уровня плеч, что значительно снижает утомляемость.
Зона доступа анестезиолога
Если в палате интенсивной терапии работает анестезиолог (например, в послеоперационном периоде), его зона доступа — это место у головы пациента, где находятся аппарат ИВЛ и наркозный аппарат. Ему нужен быстрый доступ к кислороду, закиси азота и сжатому воздуху, а также к розеткам для мониторинга.
Важный нюанс: консоль не должна перекрывать обзор анестезиологу на пациента и монитор. Если блок с газами расположен слишком близко к кровати, он мешает визуальному контакту. А если слишком далеко — анестезиолог вынужден поворачиваться спиной к пациенту, чтобы что-то подключить.
Идеальная консоль для анестезиолога — это та, где газовая панель и розетки находятся на одной вертикальной линии, сбоку от изголовья, так, чтобы их можно было использовать, не отворачиваясь от пациента.
Консоли медицинские настенные представлены в различных конфигурациях, что позволяет подобрать оптимальное решение для каждой зоны доступа.
Общие принципы зонирования
Если сформулировать кратко, то консоль должна быть спроектирована под три ключевые позиции:
- Врач у изголовья — быстрый доступ к газам и основным розеткам;
- Медсестра у тумбочки — доступ к дополнительным розеткам и аспирации;
- Анестезиолог (при наличии) — доступ к кислороду и мониторингу.
И все эти зоны должны перекрываться так, чтобы персонал не мешал друг другу. Это достигается за счет правильной высоты консоли, количества и расположения модулей, а также ориентации панелей. В следующем разделе мы подробно разберем, как именно должны быть размещены газовые панели и розетки, чтобы они действительно были под рукой у каждого члена бригады.
Расположение газовых панелей и розеток: что должно быть под рукой у реаниматолога
Когда эргономика консоли просчитана верно, она незаметна. Врач или медсестра просто подходят, подключают нужное оборудование — и всё работает. Если же с расположением что-то не так, персонал начинает «подстраиваться»: вытягивает руки, поворачивается, ищет свободный порт среди переплетения проводов. Это первый признак того, что зонирование выполнено неправильно.
В этом разделе я разберу, какие элементы должны быть в зоне быстрого доступа, какие — в зоне досягаемости, а какие можно разместить чуть дальше, без ущерба для скорости и безопасности.

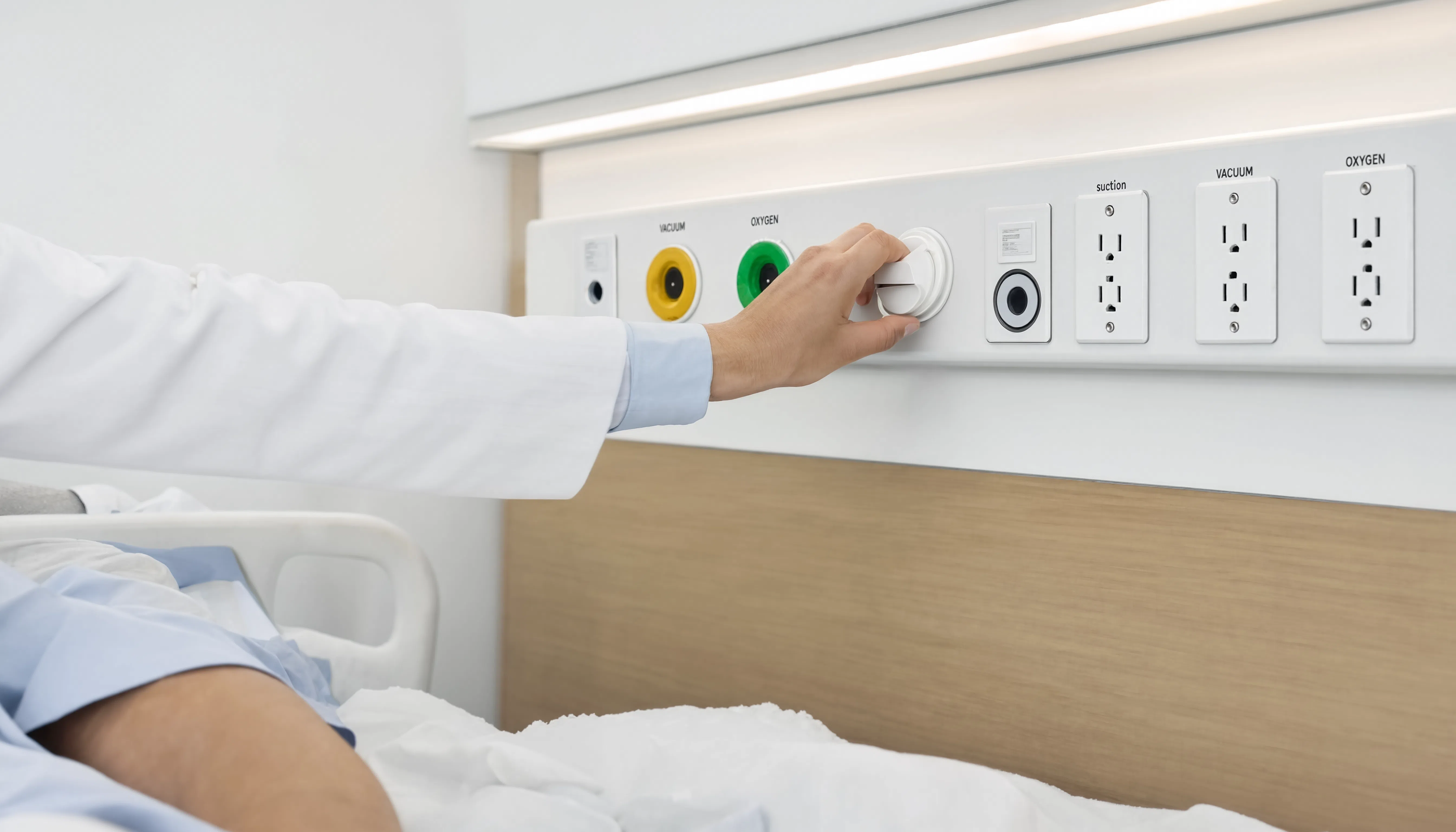

Газовые панели: кислород, воздух, вакуум
В реанимационной палате три основных газа используются постоянно: медицинский кислород, сжатый воздух и вакуум (аспирация). Кислород и воздух нужны для подключения аппаратов ИВЛ, наркозных станций и масок. Вакуум — для отсоса содержимого дыхательных путей.
Эти панели должны находиться в зоне быстрого доступа — на высоте 120–150 см от пола, рядом с изголовьем пациента. Идеально, если все три газа расположены на одной линии, чтобы персонал не искал нужный порт. Каждый разъем должен быть четко маркирован цветом и надписью, чтобы даже в темноте или при стрессе не перепутать кислород с воздухом.
Важный нюанс: количество газовых портов должно быть с запасом. Если в палате планируется подключение одного аппарата ИВЛ и одного аспиратора, нужен минимум два порта, а лучше — три. Потому что нередко к пациенту подключают дополнительное оборудование, и недостаток портов заставляет использовать тройники или переключатели, что увеличивает риск утечки и инфицирования.
Розетки для медицинского оборудования
Электрические розетки — это, пожалуй, самый недооцененный элемент консоли. В реанимации к пациенту одновременно может быть подключено несколько приборов: монитор, инфузионные насосы, аппарат ИВЛ, обогреватель для контура, иногда еще и система промывания ран. И все это требует питания.
Количество розеток должно быть не менее 4–6 на одну койку, но лучше — с запасом. И они должны быть расположены на двух уровнях: 3–4 розетки на высоте 100–120 см для оборудования, которое стоит на тумбочке (мониторы, насосы), и 1–2 розетки на уровне 40–60 см для аппаратов, которые стоят на полу (например, увлажнители или портативные аспираторы).
Также важно, чтобы розетки были разнесены по консоли так, чтобы кабели не путались. Лучше, если они сгруппированы по типу оборудования: например, розетки для мониторинга — в одном блоке, для насосов — в другом.
Дополнительные элементы: освещение, разъемы для данных
Современные консоли позволяют интегрировать не только газы и электричество, но и слаботочные сети: USB-порты для зарядки портативных устройств, Ethernet-разъемы для подключения к больничной сети и даже разъемы для систем тревожной сигнализации.
Освещение палаты — тоже часть эргономики. Хорошо, если на консоли есть выключатель для локального света, который позволяет осветить конкретную зону, не слепя пациента. Это помогает при проведении процедур в ночное время.
Очень полезный элемент — откидная полка или столик, встроенный в консоль. Она позволяет временно положить документы или небольшой прибор, не занимая тумбочку. Но этот элемент не должен мешать доступу к панелям.
Как проверить, правильно ли расположены элементы
Простой тест: попросите врача или медсестру выполнить стандартный набор действий — подключить аппарат ИВЛ, включить аспирацию, проверить показатели монитора. Если для этого не пришлось сделать больше двух шагов или наклониться ниже уровня пояса — расположение правильное. Если возникла необходимость потянуться или обойти кровать — это зона для улучшения.
В следующем разделе мы поговорим о том, как консоль помогает сократить лишние движения и сэкономить время персонала, потому что это, пожалуй, главный практический результат хорошей эргономики.
Как медицинская консоль помогает сократить лишние движения и сэкономить время персонала
Если спросить медсестру в реанимации, сколько километров она проходит за смену, вы удивитесь ответу. В среднем — от 5 до 8 километров. И это только по коридорам и между палатами. А сколько лишних шагов делается внутри самой палаты — из-за того, что что-то не там лежит, не там висит или не там подключено? Эти шаги — не просто потеря времени, это дополнительная физическая нагрузка, которая накапливается день за днем.
Медицинская консоль, спроектированная с учетом эргономики, может убрать до трети этих лишних движений. Потому что она превращает рабочее пространство из «полосы препятствий» в упорядоченную систему, где каждый элемент находится на своем месте.
Сокращение движений благодаря правильной высоте
Одна из главных проблем, с которой мы сталкиваемся при аудите палат, — неправильная высота консоли. Если консоль висит слишком высоко, медсестре приходится поднимать руки выше плеч, чтобы подключить прибор. Это не только неудобно, но и занимает больше времени, потому что требуется точность движений на вытянутой руке. Если консоль слишком низко — приходится нагибаться, что тоже замедляет работу и создает дополнительную нагрузку на спину.
Правильная высота для большинства манипуляций с консолью — в диапазоне 120–150 см от пола для основных панелей и 100–120 см для часто используемых розеток. При такой высоте руки находятся в естественном положении, а время на подключение сокращается в 2–3 раза. Кажется, мелочь, но умножьте эти секунды на десятки подключений за смену — получится несколько минут сэкономленного времени на каждого пациента.
Группировка элементов по частоте использования
В хорошей консоли элементы группируются не по типу (все розетки вместе, все газы вместе), а по частоте использования в конкретном сценарии. Например, для реанимационной палаты типичный сценарий: подключение монитора, аппарата ИВЛ и инфузионных насосов. Логично, чтобы розетки для этих приборов находились рядом — в одном блоке.
Если же элементы разбросаны по разным концам консоли, персонал вынужден перемещаться между ними, теряя время и рискуя запутаться в проводах. Группировка по сценариям сокращает количество движений примерно на 30%.
Маркировка и интуитивное размещение
Еще один простой, но очень эффективный способ сэкономить время — понятная маркировка. Когда на панели написано «кислород», «вакуум», «сжатый воздух» крупными буквами, персонал не тратит время на поиск нужного порта. Если розетки подписаны («монитор», «насос», «резерв»), это тоже помогает.
Некоторые производители используют цветовую кодировку: например, кислород — белый или зеленый, вакуум — желтый, сжатый воздух — серый. Это особенно важно в экстренных ситуациях, когда на поиск нужного порта уходит буквально пара секунд, но эти секунды могут быть решающими.
Удобство очистки и обслуживания
Косвенно, но тоже влияет на время персонала. Если консоль имеет гладкие поверхности без труднодоступных щелей, её легче протирать и дезинфицировать. А значит, на уборку уходит меньше времени, и она проводится качественнее — без потери эффективности.
Правильно спроектированная консоль не требует сложных манипуляций для замены фильтров или доступа к коммуникациям. Это тоже экономит время инженерного персонала и минимизирует время простоя палаты.
В итоге, сокращение лишних движений — это не просто про «удобство». Это про реальную эффективность. Меньше шагов — быстрее реакция. Быстрее реакция — выше качество помощи. И медицинская консоль здесь играет ключевую роль, превращая палату из хаоса в удобное и предсказуемое рабочее пространство.
Ошибки при размещении консолей, которые превращают палату в неудобное пространство
Я много раз видел, как вроде бы современно оснащенные реанимационные палаты оказывались крайне неудобными для работы. Причем проблема была не в оборудовании, а в том, как оно было размещено. И чаще всего виноваты не врачи и не медсестры, а проектировщики, которые никогда не работали в реанимации.
В этом разделе я собрал самые частые ошибки, которые превращают палату с идеальной техникой в неудобное и даже опасное пространство. Если вы замечаете хотя бы пару из них в своем отделении — значит, пришло время пересмотреть подход.
Ошибка №1: консоль за изголовьем пациента
Это классика. Консоль размещают прямо над головой пациента или чуть позади, чтобы «экономить место». На бумаге выглядит логично: все коммуникации рядом с головой, где обычно находятся аппараты ИВЛ и мониторы.
На практике это означает, что персонал каждый раз заходит за кровать, чтобы что-то подключить или проверить. Врач не видит пациента и монитор одновременно, медсестра вынуждена работать в неудобной позе. А если у пациента установлена трахеостома или дренаж, доступ к изголовью может быть вообще затруднен. Решение — выносить консоль сбоку от кровати, на уровне плеча или груди пациента, чтобы все было в пределах прямой видимости.
Ошибка №2: слишком высокая или слишком низкая консоль
Иногда консоли вешают на уровне глаз, чтобы «не занимать пространство внизу». Или, наоборот, почти у пола, чтобы «панели были доступны сидячему персоналу». Ни то, ни другое не работает.
При высоком размещении медсестра вынуждена поднимать руки выше плеч, чтобы подключить прибор, что быстро утомляет. При низком — приходится нагибаться, что увеличивает нагрузку на позвоночник. Идеальный диапазон для основных панелей — 120–150 см, а для часто используемых розеток — 100–120 см. Выше или ниже — уже зона дискомфорта.
Ошибка №3: недостаток розеток или их неправильное расположение
В реанимацию часто привозят больше оборудования, чем планировалось. И когда розеток не хватает, персонал начинает использовать удлинители и тройники. Это создает путаницу, увеличивает риск короткого замыкания и просто загромождает пространство.
Еще одна распространенная проблема: все розетки расположены в одном ряду, и при подключении нескольких приборов провода переплетаются. Лучше разносить их по горизонтали или вертикали, группируя по назначению. Это упрощает идентификацию и снижает риск случайного отключения прибора.
Ошибка №4: игнорирование маршрутов движения персонала
Консоль не должна стоять на пути у медсестры. Если она расположена так, что персонал вынужден обходить её каждый раз при подходе к пациенту — это плохая эргономика. Особенно это актуально в палатах, где одновременно работают два человека — например, врач и медсестра. Консоль не должна ограничивать перемещение бригады.
Перед проектированием стоит смоделировать маршруты персонала: где стоит кровать, где тумбочка, где обычно работает медсестра, а где врач. Консоль должна вписываться в эти траектории, а не пересекать их.
Ошибка №5: отсутствие резервных портов и запасных модулей
Самая коварная ошибка — экономия на количестве портов. Установили два газовых порта и четыре розетки, а через полгода оказалось, что нужно подключать ещё один аппарат. И начинаются переключения, простои, поиски переходников.
Всегда лучше заложить запас на 30–50% больше, чем кажется нужным. Даже если сейчас это не используется, через год оборудование может обновиться, и потребности возрастут. А достраивать консоль после того, как она уже вмонтирована в стену — дорого и долго.
В итоге: большинство ошибок можно избежать, если на этапе проектирования учесть реальные сценарии работы, проконсультироваться с медперсоналом и не экономить на базовых элементах. Дешевле один раз сделать правильно, чем потом годами мучиться с неудобной планировкой.
